آشنایی با انواع ضخامت سنج رنگ
آشنایی با انواع ضخامت سنج رنگ
ضخامت سنج شانه ای
![ضخامت سنج رنگ تر](http://kalandt.com/wp-content/uploads/2018/02/ضخامت-سنج-رنگ-تر.png)
برای اندازه گیری ضخامت فیلم تر رنگ معمولا از ضخامت سنج شانه ای استفاده می شود که در زیر شرح مختصری در مورد آن ارایه می گردد.
شرح و نحوه کار با ضخامت سنج شانه ای
این ابزار از یک شانه از جنس فولاد ضد زنگ تشکیل شده است و معمولا به دو شکل دایره ای و مستطیلی می باشد که در شکل نشان داده شده است. دندانه های خارجی ابزار، خط پایه (خط مبدا) ابزار را تشکیل می دهند. دندانه های داخلی کوتاهتر هستند و یک محدوده فاصله را بین دندانه و خط پایه تشکیل می دهند که بزرگی هر فاصله از روی واحدی که بر روی ابزار ارایه شده است، مشخص می باشد.
– ضخامت سنج شانه ای را به طور عمودی روی سطح رنگ قرار دهید.
– دندانه ای که با فیلم رنگ تماس پیدا می کند ضخامت رنگ را بر حسب میکرون و یا میلیمتر مشخص می کند.محاسبات عددی ارتباط ضخامت فیلم خشک و تر رنگ و پوشش
با توجه به اینکه ضخامت فیلم تر رنگ معیار مناسبی برای ضخامت فیلم خشک رنگ و پوشش نهایی می باشد. روابط ذیل نشان دهنده ارتباط بین ضخامت فیلم تر و خشک رنگ و پوشش می باشد.
الف) 100 × (درصد جامد حجمی رنگ / ضخامت فیلم خشک دلخواه) = ضخامت فیلم تر
در صورتی که همراه رنگ و پوشش رقیق کننده (حلال) نیز استفاده شود:
ب)ضخامت فیلم خشک دلخواه = ضخامت فیلم تر
– دندانه ای که با فیلم رنگ تماس پیدا می کند ضخامت رنگ را بر حسب میکرون و یا میلیمتر مشخص می کند.محاسبات عددی ارتباط ضخامت فیلم خشک و تر رنگ و پوشش
با توجه به اینکه ضخامت فیلم تر رنگ معیار مناسبی برای ضخامت فیلم خشک رنگ و پوشش نهایی می باشد. روابط ذیل نشان دهنده ارتباط بین ضخامت فیلم تر و خشک رنگ و پوشش می باشد.
الف) 100 × (درصد جامد حجمی رنگ / ضخامت فیلم خشک دلخواه) = ضخامت فیلم تر
در صورتی که همراه رنگ و پوشش رقیق کننده (حلال) نیز استفاده شود:
ب)ضخامت فیلم خشک دلخواه = ضخامت فیلم تر
درصد رقیق کننده + 100 درصد/ درصد جامد حجم رنگ

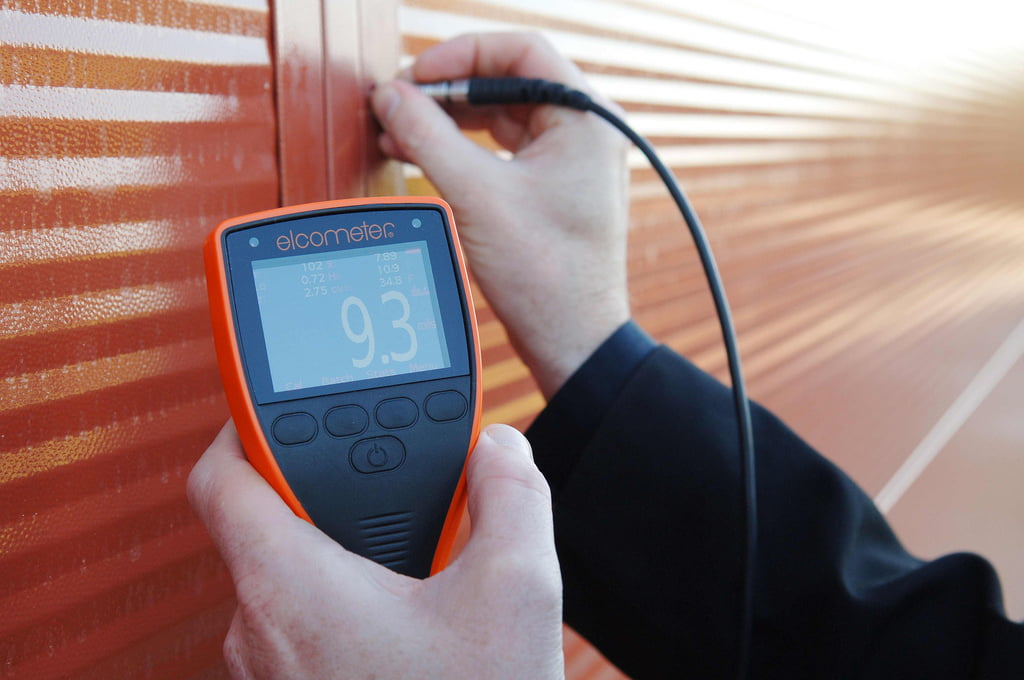

ضخامت سنج فیلم خشک رنگ
ضخامت فیلم خشک به دو روش اندازه گیری می شود: روش مخرب، به این صورت که با استفاده از یک کاتر پوشش بریده می شود و اندازه گیری ضخامت به روش غیر مخرب ، که با استفاده از روش هایی انجام می شود که به پوشش یا ماده مورد آزمون صدمه ای وارد نشود. این روش ها عبارتند از : روش های اندازه گیری مغناطیسی F، القای مغناطیسی و جریان گردابی FN.
