تست Pull off بتن
تست PULL OFF
آزمون pull-off یا بیرون کشیدگی، یک تست بتن کارگاهی برای ارزیابی مقدار نیروی کششی مورد نیاز برای کشیدن دیسک چسبیده به سطح بتن با رزین اپوکسی یا پلی استر می باشد. پرکاربرد ترین تست pull off (پول آف) تست چسب 007 می باشد. در این تست دیسک بوسیله چسب با مقاومت بالابه بتن می چسبد و سپس توسط اهرم کشیده می شود. برای اطلاع از استانداردها و دستورالعمل های مربوط به تست pull off می توانید به منابع زیر مراجعه نمایید:
:ASTM D4541-109e1 استاندارد تست مقاومت pull off پوشش با تستر چسبندگی قابل حمل
دستورالعمل تست بتن برای ارزیابی مقاومت بتن با تست های نزدیک به سطح :BS 1881-207
این روش آزمون پیشنهادی، تنشی کششی را به سیستم ترکیبی اعمال می کند که صحت بتن موجود برای تعمیر و یا مقاومت پیوند بین لایه ای و یا مقاومت کششی مواد تعمیراتی را ارزیابی می کند. تنش کششی در این آزمون، محل گسیختگی و مقدار تنش گسیختگی را نیز مشخص می کند. همچنین، روش آزمون ممکن است برای ارزیابی قدرت چسبندگی مواد چسبنده استفاده شود.انجام آزمونهای کششی Pull-off پول آف در کارگاه شامل مواد، تجهیزات و عملیات خطرناکی می باشد و بهتر است که کاربر قبل از اقدام ، موارد ایمنی مناسب را رعایت نماید.
مرور کلی روش آزمون:
مرور کلی روش آزمون:برای اجرای آزمون Pull-Off یا بیرون کشیدگی:
- محل و سطح مورد تست pull off را آماده نمایید
- از یک مته کر گیری برای سوراخ کردن سطح بتن آماده شده یا مواد تعمیراتی موجود در بتن سیستم ترکیبی استفاده کنید
- با استفاده از چسب با مقاومت بالا یک دیسک صلب را به روی حفره ایجاد شده متصل کنید
- توسط دستگاه تست pull off، از طریق دیسک صلب یک بار کششی عمود بر هسته اعمال نمایید
- استحکام اتصال کششی، به عنوان بار شکست تقسیم بر مساحت سطح مقطع هسته گزارش و نوع حالت شکست نیز شناسایی می شود.
تجهیزات و مواد مورد نیاز:
- ماشین کر گیری یا دریل:ماشین کرگیری این قابلیت را دارد که بصورت عمود بر سطح مورد تست pull off و بدون فشار آوردن به هسته مورد حفاری کار کند. مته حفاری باید آلیاژ الماسه باشد.
- دیسک صلب:قطر دیسک باید حداقل ۵۰ میلیمتر و با ضخامت مناسب جهت توزیع نیروی وارده بدون تاب خوردگی باشد. برای دیسک فولادی با قطر ۵۰ میلیمتر، حداقل ضخامت باید ۲۰ میلیمتر و دیسک با قطر ۷۵ میلیمتر باید دارای ضخامت ۳۰۰ میلیمتری باشد. برای دیسک آلومینیمی با قطر ۵۰ میلیمتر، حداقل ضخامت لازم ۲۵ میلیمتر و صفحه به قطر ۷۵ میلیمتر باید ۳۸ میلیمتر ضخامت داشته باشد. قطر سوراخ حفاری شده باید با قطر دیسک متناسب باشد.
- چسب:مقاومت کششی اتصال بین دیسک و سطح مورد تست pull off باید بالاتر از مقاومت بتن یا مواد تعمیراتی باشد، لذا برای چسباندن دیسک سخت به مغزه حفاری شده، از چسب خمیری یا ژل مخصوص استفاده می گردد.
- دستگاه تستPull-Off : حداقل ظرفیت دستگاه باید حداقل دو برابر بارگذاری مجاز باشد. بعنوان مثال برای یک مغزه با قطر ۵۰ میلی متر، دستگاه مورد نیاز باید دارای ظرفیت حداقل ۱۵۰۰ پوند یا۷۵۰۰۰ نیوتن باشد که مطابق سفارش تولید کننده کالیبره شود.
- تجهیزات دیگر:دماسنج و کولیس
روش آزمون:
- انتخاب محل آزمون: محل باید سالم و عاری از لایه لایه شدگی (جدایش لایه ای) و فاقد اقلام تعبیه شده ای مثل شیر آلات و لوله و کابل و… باشد
- آماده سازی سطح:
سطح باید تمیز و عاری از آلودگی بوده و فاقد بتن تخریب شده و یا سست باشد. آماده سازی سطح باید مطابق الزامات پروژه و توصیه های کارخانه سازنده دستگاه صورت گیرد. برای تست pull off سطوح نامنظم، باید سطحی که اجازه می دهد تا دستگاه تست pull off استقرار یکنواخت و محکم و با جهت گیری مناسب به نمونه آزمون داشته باشد ایجاد گردد. برخی شرکتهای سازنده ، ساب زنی و تسطیح محل آزمون را توصیه کرده اند.
آماده سازی نمونه آزمون:
مغزه گیری: برای سطح بتن موجود یک استوانه قائم به عمق حداقل ۲۵ میلیمتر یا نصف قطر مغزه ایجاد کنید (هرکدام بزرگتر است). برای مغزه به قطر ۵۰ میلیمتر، حداقل عمق باید ۲۵ میلیمتر و برای قطر مغزه ۷۵ میلیمتر حداقل عمق حفاری
باید ۳۸ میلیمتر باشد. برای بتن ترمیم شده کامپوزیتی نیز به همین شیوه عمل می شود . سپس تمام ضایعات ناشی از حفاری همچون گرد و غبار و آب را تمیز نموده و اجازه می دهیم تا کاملأ خشک شود.

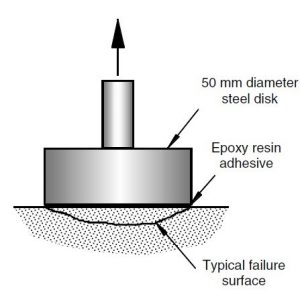

دیسک را روی مغزه حفاری شده توسط چسب مناسب بچسبانید. سطح باید کاملا تمیز و دیسک در وسط قاعده مغزه قرار گیرد. چسب مورد استفاده را مطابق دستورالعمل سازنده عمل آوری کنید. چسب مورد استفاده نباید به داخل شیارهای اطراف مغزه بلغزد. در صورت چنین پیش آمدی نمونه را رها کرده و حفاری دیگری را انجام دهید. در دمای زیر ۲۰ درجه سلسیوس، برای تسریع در گیرش و عمل آوری چسب، میتوانید به آرامی دیسک را تا حداکثر ۵۰ درجه سلسیوس گرم کنید. برای اینکار هرگز از شعله مستقیم استفاده نکنید، سشوار گزینه مناسب تری است. نمونه مورد نظر باید مطابق تصویر زیر آماده شده باشد.
بارگذاری و تست : pull off
پس از آماده سازی، دستگاه آزمون Pull-Off را روی دیسک نصب نمایید. برای ایجاد یک بار کششی عمودی و بدون خروج از محوریت، قالب عکس العمل یا همان تکیه گاه دستگاه باید بصورت یکنواخت بر روی سطح قرار گیرد. پس از تعبیه، سیستم را با رنج حدود ۰٫۰۴ مگاپاسکال در ثانیه مورد بارگذاری کششی قرار دهید.
پس از بارگذاری، شکل جدایش صورت گرفته و عدد نیرو اطلاعات مورد نظر این تست خواهند بود.
راهکار:
اگر پیوند اتصال مناسب باشد باید گسیختگی در بستر بتنی صورت گیرد که در نتیجه آن حد پایین مقاومت چسبندگی بدست می آید.
اگر ظرفیت اتصال ضعیف بوده و منجر به گسیختگی از نوع دیگری شود، این آزمایش میتواند بینشی کلی نسبت به رفتار اتصال و
مکانیزم شکست بدست دهد. طبقه بندی نوع شکست به ارزیابی کیفی اتصال و شناسایی ماهیت تخریب کمک می نماید.
در این آزمایش چون این الیاف به دو صورت چسبندگی لمینیت های FRP و الیاف اشباع شده FRP در ترمیم بتن مورد استفاده
قرار می گیرد. بهترین راهکار برای مقاوم سازی افزایش مقاومت کششی و چسبندگی الیاف اشباع در بتن ، تزریق رزین هایی با کیفیت
بالا به بتن مورد آزمایش می باشد و در حالت لمینیت مناسب ترین روش استفاده از الیاف کارآمد و مناسب شرایط سازه ای و
اجرایی می باشد.
